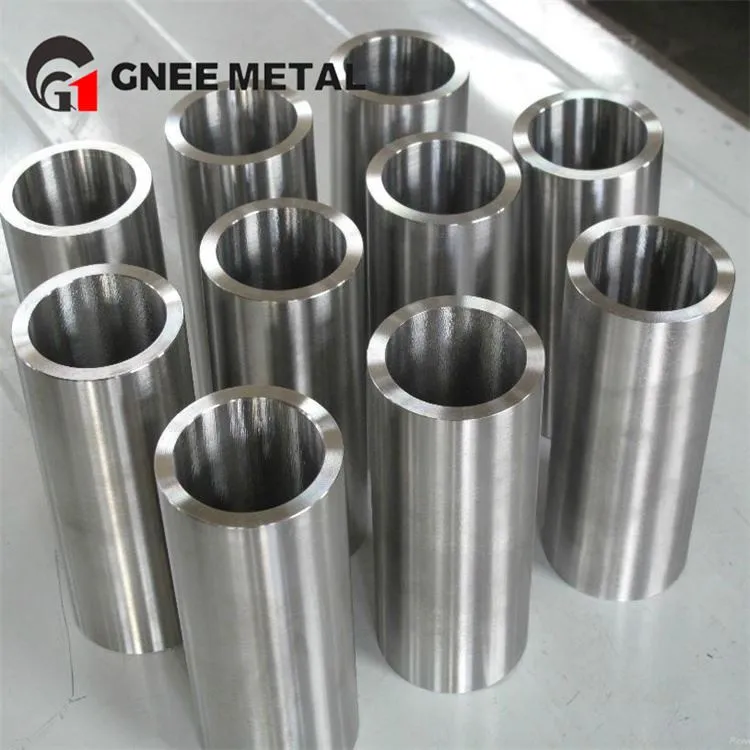

ASTM B338 Gr2 Titan-Rundrohr
ASTM B338 Gr2 Titan-Rundrohr ist ein reines Titanmaterial mit ausgezeichneter elektrischer Leitfähigkeit und Korrosionsbeständigkeit. Es ist gut bearbeitbar und lässt sich leicht in verschiedene Formen und Größen verarbeiten.
Beschreibung
Was ist ein GR2-Titanrohr?
GR2-Titanrohr ist ein kommerziell reines Titanrohr, das aus hergestellt wirdTitan der ASTM-Klasse 2 (UNS R50400). Es bietet eine hervorragende Kombination aus Korrosionsbeständigkeit, Festigkeit, Schweißbarkeit und Haltbarkeit und ist damit eine der am häufigsten verwendeten Titansorten für industrielle Anwendungen.
GR2-Titanrohre werden häufig verwendetWärmetauscher, Kondensatoren, Meerwasserkühlsysteme, Ausrüstung für die chemische Verarbeitung und Schiffsanwendungen.
Spezifikationen für GR2-Titanrohre
| Artikel | Spezifikation |
|---|---|
| Materialqualität | ASTM B338 Klasse 2 (UNS R50400) |
| Produktname | GR2 Nahtloses und geschweißtes Titanrohr |
| Verfügbare Formulare | Gerades Rohr, U-Bogenrohr, Spiralrohr, Wärmetauscherrohr |
| Herstellungsprozess | Nahtlos / geschweißt / kaltgezogen |
| Außendurchmesser (OD) | 3,0 mm – 114,3 mm (1/8" – 4") |
| Wandstärke (WT) | 0,3 mm – 10,0 mm |
| Länge | Max. . 12.000 mm oder benutzerdefinierte Schnittlänge |
| Größenstandard | Metrische und imperiale Größen verfügbar |
| Maßtoleranz | ASTM B338 / ASTM B861 oder Kundenanforderungen |
| Ende fertig | Glattes Ende, abgeschrägtes Ende, entgratetes Ende |
| Oberflächenbeschaffenheit | Gebeizt, blankgeglüht (BA), poliert, sandgestrahlt |
| Zustand der Röhre | Geglüht (M), Kaltverformt (CW) |
| Form | Rund (Standard), kundenspezifische Profile verfügbar |
| Herstellungsstandards | ASTM B338, ASTM B861, ASTM SB338, ASME SB861 |
| Inspektionsdokumente | DE 10204 3.1 Mühlentestzertifikat |
| Inspektion durch Dritte- | SGS, BV, TÜV, Lloyd's Register verfügbar |
| NDT-Inspektion | Wirbelstromtest, Ultraschalltest, hydrostatischer Test |
| Verpackung | Kunststoffkappen + wasserdichte Verpackung + Export-Holzkiste |
| Mindestbestellmenge | 1 Stück |
| OEM- und kundenspezifischer Service | Verfügbar |
| Probe | Auf Anfrage erhältlich |
| Vorlaufzeit | Normalerweise 7–25 Tage, abhängig von der Menge |
| Exportmärkte | Nordamerika, Europa, Südostasien, Naher Osten |
Produktionsprozess von ASTM B338 Gr2 Titanrohr
Rohstoffvorbereitung: Es wird Titan Gr2 gemäß ASTM B338-Standard verwendet.
Umformprozess: Beim Kaltwalzen werden nahtlose Rundrohre durch mehrere Walzdurchgänge geformt.
Spezifikationskontrolle: Kontrollieren Sie die Wandstärke, den Durchmesser und die Länge von Titanrohren gemäß den Standards, um die Einhaltung der Spezifikationen sicherzustellen.
Prüfung und Inspektion: Ultraschallprüfungen, Wirbelstromprüfungen, Wasserdruckprüfungen und Luftdichtheitsprüfungen werden durchgeführt, um die Qualität von Titanrohren sicherzustellen.
Erstklassiger Produktionsprozess für Titanrohre nach ASTM B338 Gr2
Chemische Zusammensetzung des GR2-Titanrohrs
| Element | Maximum/Anforderung (Gew.-%) |
|---|---|
| Titan (Ti) | Gleichgewicht |
| Stickstoff (N) | Kleiner oder gleich 0,03 |
| Kohlenstoff (C) | Kleiner oder gleich 0,08 |
| Wasserstoff (H) | Kleiner oder gleich 0,015 |
| Eisen (Fe) | Kleiner oder gleich 0,30 |
| Sauerstoff (O) | Kleiner oder gleich 0,25 |
| Aluminium (Al) | - |
| Vanadium (V) | - |
| Andere Elemente (jeweils) | Kleiner oder gleich 0,10 |
| Andere Elemente (Gesamt) | Kleiner oder gleich 0,40 |
Physikalische Eigenschaften des GR2-Titanrohrs
| Eigentum | Wert |
|---|---|
| Dichte | 4,51 g/cm³ |
| Schmelzpunkt | 1.668 Grad (3.034 Grad F) |
| Wärmeleitfähigkeit | 16.4 W/m·K |
| Elektrischer Widerstand | 0.56 μΩ·m |
| Spezifische Wärmekapazität | 0.52 J/g·K |
| Elastizitätsmodul | 105 GPa |
| Wärmeausdehnungskoeffizient | 8,6 × 10⁻⁶ / Grad |
Mechanische Eigenschaften bei Raumtemperatur
| Ultimative Zugfestigkeit | Streckgrenze | %EI | %RA | |||
| MPa | ksi | MPa | ksi | |||
| Angegebene Mindesteigenschaften | 345 | 50 | 275 | 40 | 20 | 30 |
| Typische Eigenschaften | 510 – 605 | 74 – 88 | 335 – 545 | 49 – 79 | 21 – 29 | 47 – 54 |
Vorsichtsmaßnahmen für die Lagerung von geraden Titanrohren nach ASTM B338 Gr2
Standortwahl: In einem sauberen, trockenen, gut{0}}belüfteten Lagerhaus lagern, fern von schädlichen Gasen oder Staub.
Stapelanforderungen: Titanrohre sollten kategorisiert und gestapelt werden, um Verwechslungen und Kontaktkorrosion zu vermeiden. Kleine und mittelgroße Titanrohre können auf Stroh unter der Matte gelagert werden.
Rostschutzbehandlung: Korrosionsanfällige Titanrohre sollten nach der Rostentfernung vor der Lagerung mit Rostschutzöl beschichtet werden.
Regelmäßige Inspektion: Nach der Lagerung sollte es häufig überprüft werden. Bei Korrosion sollte die Korrosionsschicht entfernt werden.
Äquivalente Qualitäten von Titanrohren der Güteklasse 2
| Standardsystem | Gleichwertige Note | Standard / Spezifikation |
|---|---|---|
| ASTM / UNS | Klasse 2 (UNS R50400) | ASTM B338 / ASTM B861 |
| ASME | SB338 Note 2 / SB861 Note 2 | ASME-Kessel- und Druckbehältercode |
| DE | Titan Grad 2 | EN 3.7035 |
| LÄRM | Ti Grad 2 | DIN 17850 |
| Werkstoff-Nr. | 3.7035 | Europäische Materialnummer |
| JIS | TP340 | JIS H4600 |
| GB/T (China) | TA2 | GB/T 3620 / GB/T 3625 |
| ISO | Titan Grad 2 | ISO 5832-2 |
GR2 vs. GR5 Titanrohr (Ti-6Al-4V)
| Besonderheit | GR2 Titanrohr | GR5 Titanrohr |
|---|---|---|
| Legierungstyp | Kommerziell reines Titan | Titanlegierung (Ti-6Al-4V) |
| UNS-Nummer | R50400 | R56400 |
| Legierungselemente | Reines Titan | Aluminium + Vanadiumlegierung |
| Stärke | Medium | Sehr hoch |
| Korrosionsbeständigkeit | Exzellent | Exzellent |
| Gewicht | Leicht | Leicht |
| Schweißbarkeit | Exzellent | Mäßig |
| Kosten | Untere | Höher |
| Allgemeine Anwendungen | Wärmetauscher, Kondensatoren, chemische Ausrüstung | Luft- und Raumfahrt, Flugzeugstrukturen, hochfeste-Komponenten |
So wählen Sie:
WählenGR2-Titanrohrfür korrosionsbeständige Industrieanlagen.
WählenGR5-Titanrohrwenn maximale mechanische Festigkeit und leichte Strukturleistung erforderlich sind.
Verpackung von ASTM B338 Gr2 Titan-Rundrohren
Hochzuverlässiges, werkseitig geliefertes, gerades Titanrohr ASTM B338 Gr2
Ausgestattet mit fortschrittlichen Fertigungs- und Inspektionsanlagen für Titanrohre unterstützt unser Werk die Produktion vonASTM B338 Titanrohre der Güteklasse 2mit stabiler Qualität und zuverlässiger Lieferung. Von der Rohmaterialverarbeitung bis zur Endkontrolle wird jede Produktionsstufe streng kontrolliert, um Maßgenauigkeit, Oberflächenqualität und Materialrückverfolgbarkeit sicherzustellen.
Unsere Produktionskapazitäten umfassenRohrformung, Kaltziehen, Wärmebehandlung, Richten, Oberflächenveredelung und PräzisionsprüfgeräteDadurch sind wir in der Lage, nahtlose und geschweißte Titanrohre für Wärmetauscher, Kondensatoren, Schiffssysteme und Industrieanwendungen zu liefern.
